Kotvení do kamenného a smíšeného zdiva: staré domy, opuka a vápenná malta

V lomovém kameni, opuce a pískovci s vápennou maltou selže rozpěrná hmoždinka i běžný postup s příklepem. Kotví se do kamene, nikdy do spáry, bez příklepu a chemickou maltou, která neroztahuje podklad. Před montáží je vždy nutná zátěžová zkouška.

Michal Pohanka, tesař a autor technických návodůAktualizováno 26. září 202610 min čteníGarance odbornosti

Co se v článku dozvíte

  • Proč se do kamenného zdiva nesmí použít rozpěrná hmoždinka
  • Jak poznat, co je kámen a co jen vápenná spára
  • Jak vrtat, aby se nevylomil celý kus zdiva
  • Jak si nosnost ověřit zátěžovou zkouškou, když nemá podklad žádné ETA

Doporučené vybavení

  • Kombinované SDS kladivo s vypínatelným příklepem
  • Čtyřbřité SDS vrtáky do betonu a kamene
  • Kartáč na otvory a balonek na vyfoukání
  • Nízkoviskózní chemická malta bez styrenu
  • Kotevní sítko pro nepravidelné dutiny ve spárách
  • Závitové tyče z nerezu nebo žárového zinku

Zdivo staré chalupy není jeden materiál. Je to směs lomového kamene, opuky nebo pískovce, cihelných dorovnávek a vápenné malty, která má po sto letech pevnost blízkou kompaktní hlíně. Katalogová nosnost hmoždinky se proto k takovému podkladu vůbec nevztahuje: výrobci kotev uvádějí hodnoty jen pro definované podklady, mezi které smíšené zdivo nepatří.

Rozpěrná ocelová hmoždinka funguje tak, že podklad rozevírá. V kameni to vede k odštípnutí okraje, ve vápenné spáře se hmoždinka jen protočí. Proto se do těchto stěn kotví výhradně lepeným spojem, který podklad nerozpírá.

Jak najít místo, do kterého se dá kotvit

Přímý verdikt

Kotvicí bod musí padnout doprostřed kamene, minimálně 100 mm od jeho hrany. Vápenná spára není nosný podklad, i když se do ní vrtá nejsnáz.

  1. 1Odsekejte omítku v místě kotvení a podívejte se na skutečnou skladbu zdiva
  2. 2Zkuste spáru hrotem šroubováku — pokud se drolí, kotvicí bod přesuňte na kámen
  3. 3Body rozvrhněte tak, aby každý padl na jiný kámen, ne všechny na jeden
  4. 4Vrtejte bez příklepu, nízkými otáčkami a bez tlaku — kámen se má odebírat, ne štípat
  5. 5Otvor vyčistěte kartáčem a vyfoukejte; v kamenném zdivu bývá prachu výrazně víc
  6. 6Do nepravidelných dutin a měkkých míst vložte kotevní sítko, teprve potom aplikujte maltu

Přímý verdikt z praxe

Nízkoviskózní vinylesterová malta pro kamenné a smíšené zdivo
Doporučené řešení

Nízkoviskózní vinylesterová malta pro kamenné a smíšené zdivo

  • Zateče do nepravidelného otvoru a vytvoří klíč místo rozpěrného tlaku
  • Nerozpírá podklad, takže nevylomí hranu kamene ani starou spáru
  • Kombinovatelná s kotevním sítkem pro měkká a dutá místa
Zkontrolovat cenu na e-shopu

Partnerský odkaz

Zátěžová zkouška místo katalogové tabulky

Protože pro smíšené zdivo neexistuje tabulková nosnost, ověřuje se únosnost na místě. U zakotvené tyče se postupně zvyšuje tažná síla a sleduje se, jestli se kotva neposouvá. Zkouška se dělá na zkušebním bodu vedle, ne na tom, který má nést konstrukci.

  • Zkušební kotvu osaďte stejným postupem a stejnou maltou jako finální body
  • Zatěžujte postupně a sledujte okolí otvoru — praskající spára znamená konec zkoušky
  • Pro nosné a bezpečnostní prvky (zábradlí, markýza, schodiště) přizvěte statika
  • Do jednoho kamene nikdy nedávejte více silně zatížených kotev

Přímý verdikt z praxe

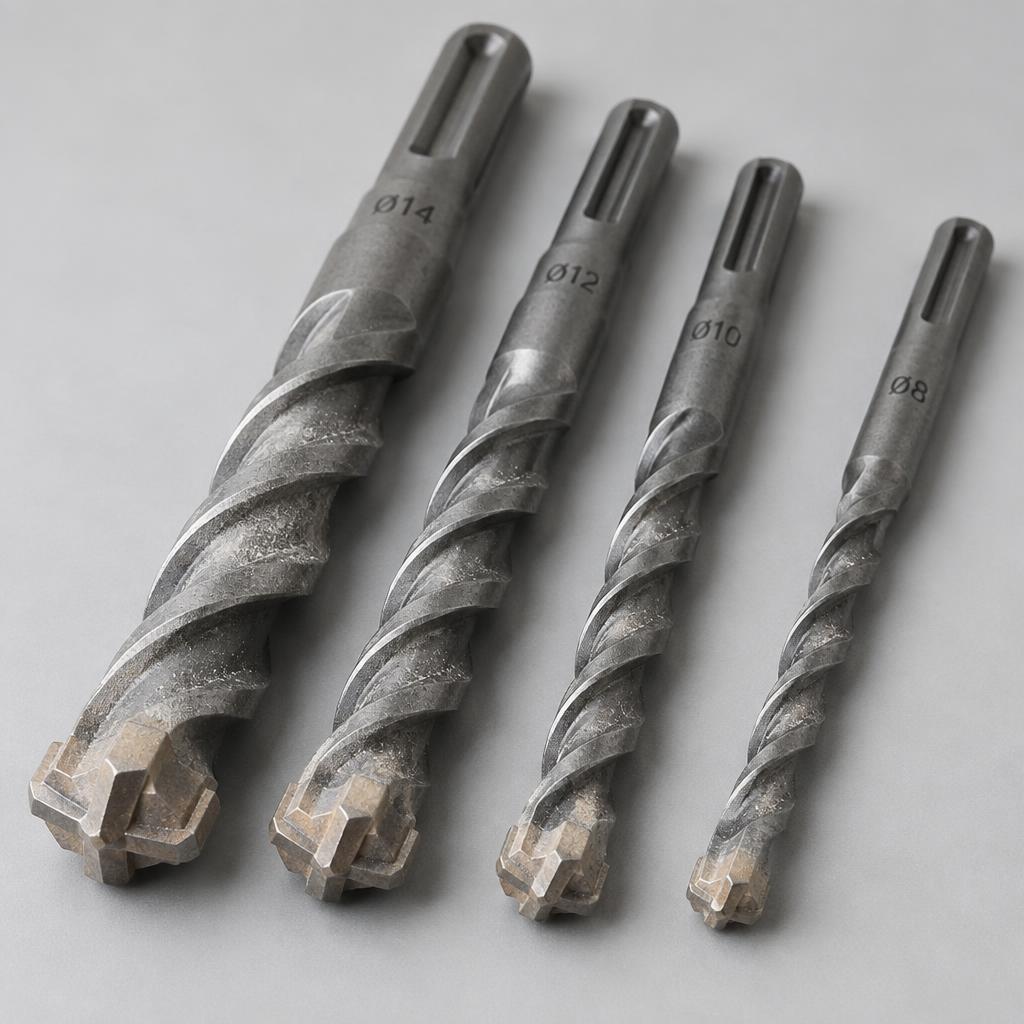

Čtyřbřité SDS-plus vrtáky do betonu a kamene
Vyzkoušeno v praxi

Čtyřbřité SDS-plus vrtáky do betonu a kamene

  • Čtyři břity vedou vrták i v nehomogenním kameni a otvor nevybíhá
  • Vrtají tvrdou opuku i křemenné valouny bez zapálení břitu
  • Rychlejší odvod drti znamená čistší otvor pro chemickou maltu
Zkontrolovat cenu na e-shopu

Partnerský odkaz

Přímý verdikt z praxe

Kombinované SDS kladivo Bosch GBH 5-40 D Professional
Doporučené řešení

Kombinované SDS kladivo Bosch GBH 5-40 D Professional

  • Vypínatelný příklep — v kameni a opuce se vrtá jen rotací
  • Hloubkový dorazový posuvník pro stejné otvory u všech bodů
  • Výkon i na hluboké otvory pro dlouhé závitové tyče
Zkontrolovat cenu na e-shopu

Partnerský odkaz

Nevíte, proč zrovna tento model? Proč doporučujeme tyto stroje — co nás vedlo k výběru a jakou máme s nimi praxi.

Časté dotazy

Dá se kotvit do vápenné spáry mezi kameny?

Ne. Stará vápenná malta má minimální pevnost a kotva se v ní protočí nebo vytrhne. Kotvicí bod patří doprostřed kamene, minimálně 100 mm od jeho hrany.

Proč se v kameni nesmí vrtat s příklepem?

Příklep opuku i pískovec rozláme a vnese do kamene trhliny, které nejsou vidět. Vrtá se rotací, nízkými otáčkami a bez tlaku.

Jakou nosnost má kotva v kamenném zdivu?

Tabulkovou hodnotu nemá — smíšené zdivo není definovaný podklad v technických listech. Nosnost se ověřuje zátěžovou zkouškou na místě, u nosných prvků se statikem.

Je lepší chemická kotva, nebo dlouhý betonšroub?

Do kamenného a smíšeného zdiva chemická kotva. Betonšroub potřebuje homogenní podklad s pevností betonu; ve staré spáře nebo drolivém kameni si závit nevytvoří.

Nákupní seznam k projektu

  • Hlavní materiál

    Nízkoviskózní vinylesterová malta pro kamenné a smíšené zdivo

    Nosný spoj bez rozpěrného tlaku na kámen

    Zkontrolovat cenu na e-shopu

  • Spojovací materiál

    Závitové tyče M8–M16 žárový zinek

    Ve vlhkém starém zdivu vydrží déle než pozink

    Zkontrolovat cenu na e-shopu

  • Spojovací materiál

    Kotevní sítko fischer FIS H pro dutou cihlu

    Udrží maltu v nepravidelné dutině nebo měkké spáře

    Zkontrolovat cenu na e-shopu

  • Příslušenství

    Čtyřbřité SDS-plus vrtáky do betonu a kamene

    Vedou otvor i v nehomogenním kameni

    Zkontrolovat cenu na e-shopu

  • Nářadí

    Kombinované SDS kladivo Bosch GBH 5-40 D

    Vypínatelný příklep a stabilní vedení vrtáku

    Zkontrolovat cenu na e-shopu

Partnerské odkazy – nákupem podpoříte tvorbu návodů. Cena pro vás zůstává stejná.

Zdroje a podklady

Technické údaje v tomto návodu vycházejí z těchto veřejně dostupných podkladů. Odkazy vedou na oficiální stránky vydavatelů a otevírají se v novém okně.
