Kotvení přes polystyren a vatu: systém TherMax, nebo obyčejná distanční montáž?

Těžký předmět přes zateplenou fasádu nekotvěte do polystyrenu ani minerální vaty. Izolace není nosná: kotva musí projít až do betonu nebo zdiva. Konkrétní systém, průměr otvoru a hloubku kotvení vyberte podle podkladu, tloušťky izolace a zatížení — ne pouze podle hmotnosti předmětu.

Dlouhá ocelová tyč vedená izolací vytváří tepelný most a dotažená konzole může měkkou izolaci promáčknout. Systém TherMax používá u povrchu fasády kužel z plastu vyztuženého skelnými vlákny. Ten omezuje průchod tepla, přenáší tlak konzole a chrání omítku před otlačením.

Pro střední zatížení existují varianty TherMax 8 a 10 s mechanickou hmoždinkou. Pro těžší prvky, například markýzy nebo klimatizační jednotky, jsou určené TherMax 12 a 16 s injektážní maltou. U děrovaného zdiva se navíc používá předepsané kotevní sítko. Výběr se vždy řídí tabulkou zatížení výrobce a konkrétním podkladem.

Označení TherMax 16/170 M12 neznamená univerzální návod pro každou stěnu. Číslo 16 označuje nosnou tyč M16, 170 je užitná délka této varianty a M12 je vnější připojovací závit. Vrták a kotevní hloubka se liší podle toho, zda kotvíte do betonu, plné cihly, děrované cihly nebo pórobetonu.

Následující postup proto neudává jednu univerzální hloubku ani nosnost. Ukazuje správné pořadí práce; rozměry otvoru, způsob vrtání, druh malty, počet kotev a utahovací moment převezměte z montážního návodu vybrané varianty a z návrhu konkrétního upevnění.

Jak zvolit správnou variantu a připravit otvor

1. 1Změřte izolaci včetně lepidla, omítky a případné mezery před nosnou stěnou
2. 2Podle tabulky výrobce zvolte variantu, průměr a délku vrtáku i způsob vrtání; v děrovaném zdivu nevrtáte automaticky s příklepem
3. 3Otvor vyčistěte přesně podle návodu injektážní malty; do děrovaného zdiva vložte předepsané sítko

Přímý verdikt z praxe

Doporučené řešení

Vrtací a sekací kladivo Bosch GBH 5-40 D (SDS-Max, 8,5 J)

• Výkonová rezerva pro dlouhé vrtání přes silnou izolační skladbu
• SDS-Max vrták zvolte ve správném průměru a délce podle montážního návodu
• Příklep používejte jen tam, kde jej dovoluje nosný podklad a kotevní systém

Koupit na Nářadí-Simon.cz

Partnerský odkaz

Nevíte, proč zrovna tento model? Proč doporučujeme tyto stroje — co nás vedlo k výběru a jakou máme s nimi praxi.

Jak osadit TherMax 12 a 16 pro těžší prvky

1. 1Kotevní tyč zkraťte a sestavte podle rozměrů v montážním návodu vybrané varianty
2. 2Po vyčištění otvor vyplňte schválenou maltou; u děrovaného zdiva nejprve vložte systémové sítko
3. 3TherMax zasuňte otáčivým pohybem, kužel usaďte do roviny fasády a okolní spáru utěsněte podle návodu
4. 4Konzoli namontujte až po uplynutí doby vytvrzení malty a dotáhněte předepsaným momentem

Přímý verdikt z praxe

Vyzkoušeno v praxi

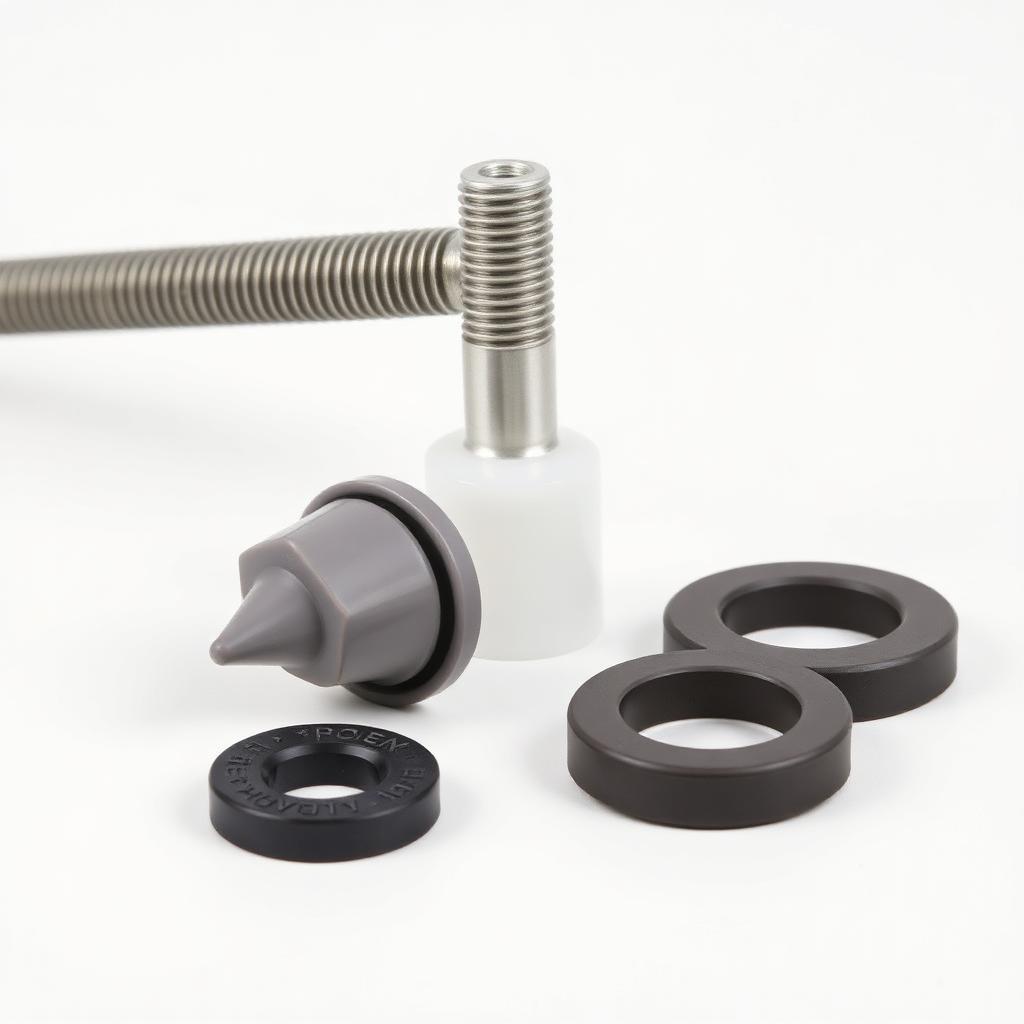

Kotvicí sada fischer TherMax 16/170 M12

• Samořezný plastový kužel tepelně oddělí vnější spoj od nosné tyče
• Nosná tyč se kotví injektážní maltou až v betonu nebo zdivu za izolací
• Varianta pro těžší prvky; únosnost se určuje podle podkladu a vyložení

Zkontrolovat cenu na e-shopu

Partnerský odkaz

Proč obyčejná distanční trubka není náhrada TherMaxu
