Zavěšení TV držáku: nosnost podle vyložení ramena

Výsuvné rameno násobí páku na kotvicí body — počítejte s rezervou nad hmotnost televize. Do betonu patří expanzní nebo chemická kotva, do sádrokartonu jen CW profil nebo traverza, nikdy samotná hmoždinka.

Michal Pohanka, tesař a autor technických návodůAktualizováno 19. září 202611 min čteníGarance odbornosti

Co se v článku dozvíte

  • Proč vyložení ramena násobí sílu na kotvicí body (momentová zátěž)
  • Jaké kotvy patří do betonu, sádrokartonu a duté cihly
  • Jak vytyčit body vodováhou nebo laserem bez křivého držáku
  • Jak po montáži ověřit, že držák skutečně drží zátěžovou zkouškou

Doporučené vybavení

  • Aku příklepová/kombinovaná vrtačka
  • Křížový laser nebo dlouhá vodováha
  • Vrtáky do betonu a do sádrokartonu podle typu kotvy
  • Detektor kovu a vedení ve zdi
  • Expanzní kotva nebo chemická malta se sítkem
  • Traverza nebo CW profil pro sádrokarton

Výsuvné rameno televizoru není jen o hmotnosti televize — je to páka. Rameno vysunuté 40–50 cm od stěny vyvíjí na horní a dolní kotvicí bod desítky kilogramů dynamické síly navíc oproti televizi zavěšené natěsno u zdi. Proto kotvěte vždy o třídu silněji, než odpovídá samotné hmotnosti televize, a nikdy nespoléhejte na katalogovou nosnost držáku bez ověření podkladu stěny.

Do betonu nebo plné cihly patří expanzní kotva nebo chemická malta s závitovou tyčí, do sádrokartonu jedině kotvení do CW profilu nebo do traverzy — samotná hmoždinka do opláštění na výsuvné rameno nestačí, protože moment síly z ramena přenáší tah i ohyb, ne jen svislé zatížení. Do duté cihly patří chemická malta se sítkem, které maltu udrží v komůrce.

Chyba, která se nejčastěji řeší až po pádu televize, vzniká už při vytyčení: křivá nebo špatně rozteč otvorů přenáší zatížení nerovnoměrně na jeden bod. Proto se vytyčuje laserem nebo dlouhou vodováhou, ne odhadem podle oka.

Podklad rozhoduje o typu kotvy

Přímý verdikt

Nejdřív zjistěte, co je za stěnou — beton, plná cihla, dutá cihla nebo sádrokarton. Typ kotvy se odvíjí od podkladu, ne od typu televize.

  • Beton, plná cihla: expanzní kovová kotva nebo chemická malta se závitovou tyčí M8–M10
  • Dutá cihla: chemická malta s kotevním sítkem, které zabrání vytečení do dutiny
  • Sádrokarton s CW profilem za deskou: kotvení šrouby přímo do profilu, ne do samotné desky
  • Sádrokarton bez profilu v místě montáže: traverza kotvená do dvou a více profilů

Přímý verdikt z praxe

Chemická malta fischer FIS V Plus + závitová tyč
Doporučené řešení

Chemická malta fischer FIS V Plus + závitová tyč

  • ETA certifikace pro beton i zdivo, vhodná pro TV držák do stěny
  • Rovnoměrně vyplní vrtaný otvor, únosnost nezávisí na dotažení jako u expanzní kotvy
  • Funguje i v mírně vlhkém podkladu
Zkontrolovat cenu na e-shopu

Partnerský odkaz

Vytyčení bez křivého držáku

  1. 1Určete výšku středu obrazovky podle sedací pozice a označte ji tužkou
  2. 2Přiložte konzoli držáku a přeneste rozteč otvorů laserem nebo vodováhou na stěnu
  3. 3U sádrokartonu detektorem vyhledejte CW profily v místě plánovaných otvorů
  4. 4Zkontrolujte úhlopříčky mezi všemi body — musí se shodovat, jinak je rozteč křivá
  5. 5Vrtejte přesně na průměr kotvy podle technického listu, otvor nerozšiřujte

Kotvení do duté cihly a sádrokartonu

Přímý verdikt

Do duté cihly patří chemická malta výhradně se sítkem — bez něj malta vyteče do komůrky a spoj nedrží. Do sádrokartonu bez profilu patří traverza kotvená minimálně do dvou CW profilů, ne plošné rozprostření hmoždinek.

Přímý verdikt z praxe

Plastová sítka do komůrkových cihel 16×130 mm + závitová tyč M12
Vyzkoušeno v praxi

Plastová sítka do komůrkových cihel 16×130 mm + závitová tyč M12

  • Sítko udrží maltu v dutině a vytvoří klíč mezi žebry cihly
  • Zvládne nosný bod tam, kde rozpěrná hmoždinka jen protáčí
  • Kombinovatelné se závitovou tyčí M10 i M12 podle hmotnosti ramena
Zkontrolovat cenu na e-shopu

Partnerský odkaz

Přímý verdikt z praxe

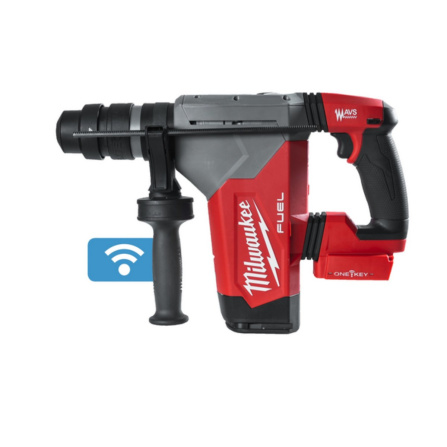

Aku kombinované kladivo Milwaukee M18 ONEFHPX (SDS-Plus, 5,0 J)
Doporučené řešení

Aku kombinované kladivo Milwaukee M18 ONEFHPX (SDS-Plus, 5,0 J)

  • Režim bez příklepu pro sádrokarton a dutou cihlu, příklep pro beton
  • Dostatečný výkon i pro chemickou kotvu do plné cihly
  • SDS-Plus umožňuje rychlou výměnu vrtáků mezi materiály
Zkontrolovat cenu na e-shopu

Partnerský odkaz

Nevíte, proč zrovna tento model? Proč doporučujeme tyto stroje — co nás vedlo k výběru a jakou máme s nimi praxi.

Kontrola po montáži

  1. 1Před zavěšením televize zatlačte na výsuvné rameno v maximálním vysunutí plnou silou
  2. 2Sledujte, zda se kotvicí body nepohybují nebo nepraskají v okolí otvoru
  3. 3Zátěž nechte několik minut působit a zkontrolujte podklad znovu
  4. 4Až po zátěžové zkoušce zavěste televizi a rameno vysuňte postupně, ne najednou

Časté dotazy

Stačí do sádrokartonu kovová hmoždinka na TV držák s výsuvným ramenem?

Ne. Výsuvné rameno vytváří dynamický moment síly, který podle metodiky Knauf VT03 patří výhradně do CW profilu nebo do traverzy, ne do samotného opláštění bez ohledu na deklarovanou statickou nosnost hmoždinky.

Jaká kotva patří do betonu na TV držák?

Expanzní kovová kotva nebo chemická malta typu fischer FIS V Plus se závitovou tyčí M8–M10 podle hmotnosti televize a vyložení ramena — konkrétní průměr a hloubku najdete v technickém listu výrobce.

Proč se do duté cihly musí použít sítko?

Bez sítka chemická malta vyteče do komůrky cihly a nevytvoří dostatečnou plochu spoje. Sítko maltu udrží na místě a vytvoří klíč mezi žebry cihly — bez něj je spoj nespolehlivý bez ohledu na množství malty.

Jak poznám, že je TV držák správně zavěšený?

Před zavěšením televize zatlačte plnou silou na maximálně vysunuté rameno a sledujte okolí kotvicích bodů. Pokud se podklad nehýbe a nepraská, teprve pak zavěste televizi a rameno vysouvejte postupně.

Nákupní seznam k projektu

  • Hlavní materiál

    Chemická malta fischer FIS V Plus + závitová tyč M8–M10

    Kotvení do betonu a plné cihly s ETA certifikací

    Zkontrolovat cenu na e-shopu

  • Spojovací materiál

    Kotevní sítko fischer FIS H pro dutou cihlu

    Udrží maltu v komůrce, bez sítka spoj nedrží

    Zkontrolovat cenu na e-shopu

  • Příslušenství

    Detektor kovu a profilů ve stěně

    Najde CW profil pro kotvení v sádrokartonu

    Zkontrolovat cenu na e-shopu

  • Nářadí

    Aku kombinované kladivo Milwaukee M18 ONEFHPX

    Příklep pro beton, bezpříklepový režim pro sádrokarton a dutou cihlu

    Zkontrolovat cenu na e-shopu

  • Nářadí

    Křížový laser Bosch GCL 2-50

    Přesné vytyčení rozteče otvorů bez křivého držáku

    Zkontrolovat cenu na e-shopu
