Jak dimenzovat tesařské spoje: tradiční dlabání (Sedla) vs. konstrukční vruty podle ČSN EN 1995-1-1
Osedlání 50 mm v krokvi 60/180 mm sníží ohybovou únosnost v místě výřezu o téměř 50 %. Na spoje patří KVH hranoly s vlhkostí 15 ± 3 %.
Co se v článku dozvíte
- Jak spočítat, o kolik osedlání oslabí průřez krokve
- Kdy dává smysl tesařský spoj a kdy konstrukční vrut s ETA
- Jak volí norma třídu provozu a co to znamená pro únosnost
- Proč se u spojů staví z KVH/BSH a ne z čerstvého reziva
Doporučené vybavení
- Tesařský úhelník s dorazem
- Vlhkoměr Bosch GMP 2-15 s hrotovými elektrodami
- Tesařská (brnkací) šňůra
- Značkovač na dřevo s tvrdou tuhou
Při návrhu spoje počítejte s tím, že osedlání hloubky 50 mm v krokvi o rozměru 60/180 mm sníží ohybovou únosnost v místě výřezu o téměř 50 %. Než začnete sekat, ověřte, zda zbytkový průřez přenese zatížení, nebo přejděte na konstrukční vruty.
Klasické osedlání (sedlo) funguje na principu otlačení: síla se přenáší dosedací plochou. Za to platíte úbytkem průřezu. Když v krokvi 60/180 mm uděláte osedlání hloubky 50 mm, zbývá vám na přenos ohybu 130 mm výšky — a protože únosnost v ohybu roste se druhou mocninou výšky, zbude v místě výřezu jen (130/180)² ≈ 0,52, tedy zhruba polovina původní kapacity. To je hodnota, kterou nelze schovat za „vždycky se to tak dělalo“.
Konstrukční vruty s evropským technickým posouzením (ETA) — typicky Rothoblaas, Simpson Strong-Tie, Würth nebo SPAX — jdou opačnou cestou: průřez zachovají a zatížení přenesou po délce závitu. Výrobce k nim vydává tabulky charakteristických únosností na výtah a na střih včetně minimálních vzdáleností. Tyto tabulky jsou závazná montážní pravidla, nikoli doporučení.
Poslední, ale zásadní vstup je vlhkost dřeva. Eurokód 5 dělí konstrukce do tříd provozu 1 až 3 a s rostoucí vlhkostí snižuje modifikační součinitel k_mod. Prakticky: čerstvé rezivo s vlhkostí nad 25 % v uzavřeném spoji vysychá, kroutí se, vruty povolí a spára se otevře. Proto se dnes tesařské spoje staví z KVH nebo BSH s vlhkostí 15 ± 3 %.
Technické parametry & norma
- Oslabení průřezu osedláním
- osedlání 50 mm v krokvi 60/180 → úbytek ohybové únosnosti téměř 50 %
- Vlhkost dřeva pro spoje
- KVH 15 ± 3 %, BSH 12 ± 2 %; nad 20 % spoj po vyschnutí povolí
- Třídy provozu
- 1 = interiér, 2 = zastřešený exteriér (pergola pod střechou), 3 = nechráněný exteriér
- Minimální vzdálenost vrutu od okraje
- 5d (u vrutu 8 mm tedy 40 mm), od čela 10d
- Efektivní závit v pozednici
- min. 8–10× průměr vrutu (u vrutu 8 mm tedy 64–80 mm)
d = jmenovitý průměr dříku vrutu nebo tyče v mm
Podklad: ČSN EN 1995-1-1 (Eurokód 5) a montážní pokyny výrobců spojovacích prostředků
Technický výkres
Řez spojem krokev–pozednice: okrajové vzdálenosti a délka závitu
d = jmenovitý průměr dříku vrutu nebo tyče v mm
Jak spočítat, jestli osedlání krokve ještě unese zatížení
Přímý verdikt
Poměr zbytkové a původní výšky umocněte na druhou. Výsledek pod 0,6–0,7 znamená, že ohybová únosnost výrazně klesla — spoj musí ležet těsně nad podporou, nebo krokev zesilte či použijte konstrukční vruty.
- 1Změřte skutečný průřez prvku, ne katalogový rozměr (KVH má tolerance)
- 2Odečtěte hloubku osedlání a spočítejte poměr (zbytková výška / původní výška)²
- 3Výsledek pod 0,6–0,7 znamená, že spoj patří těsně nad podporu, jinak krokev zesilte nebo řešte spoj vruty
- 4Zkontrolujte, že dosedací plocha je celá v kontaktu — částečný dosed přetěžuje hranu
Přímý verdikt z praxe

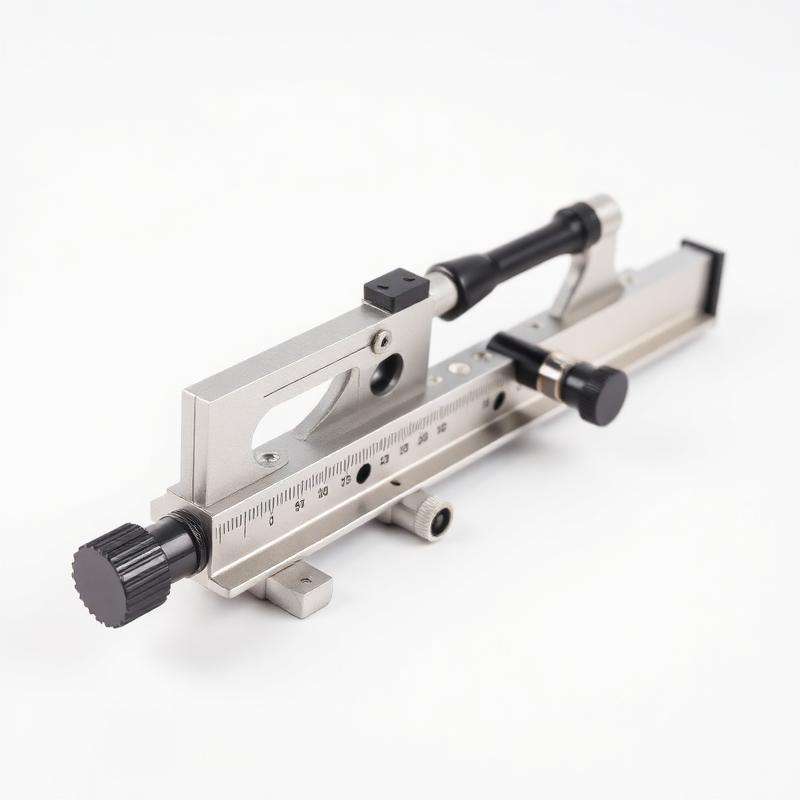

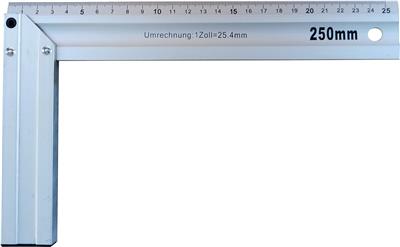

Tesařský úhelník s dorazem a rýsovacím pravítkem
- Doraz drží úhelník na hraně trámu, takže rys je kolmý i na kroucené KVH
- Přenese hloubku dlabu i sklon krokve na obě strany bez přeměřování
- Frézované hrany nesetřou rys ani po roce v brašně
Partnerský odkaz
Jak ověřit vlhkost dřeva před montáží spoje
Přímý verdikt
Měřte hrotovým vlhkoměrem uprostřed délky prvku a min. 30 cm od čela. Nad 18 % spoj neuzavírejte — nechte dřevo dojít nebo použijte KVH.
- Čerstvé rezivo se v uzavřeném spoji sesychá a vruty ztrácejí předpětí
- Do třídy provozu 3 (nechráněný exteriér) volte spojovací materiál v korozní třídě C4 nebo nerez A2/A4
- Po první sezóně svorníkové spoje jednou dotáhněte, vrutové spoje kontrolujte vizuálně
Přímý verdikt z praxe

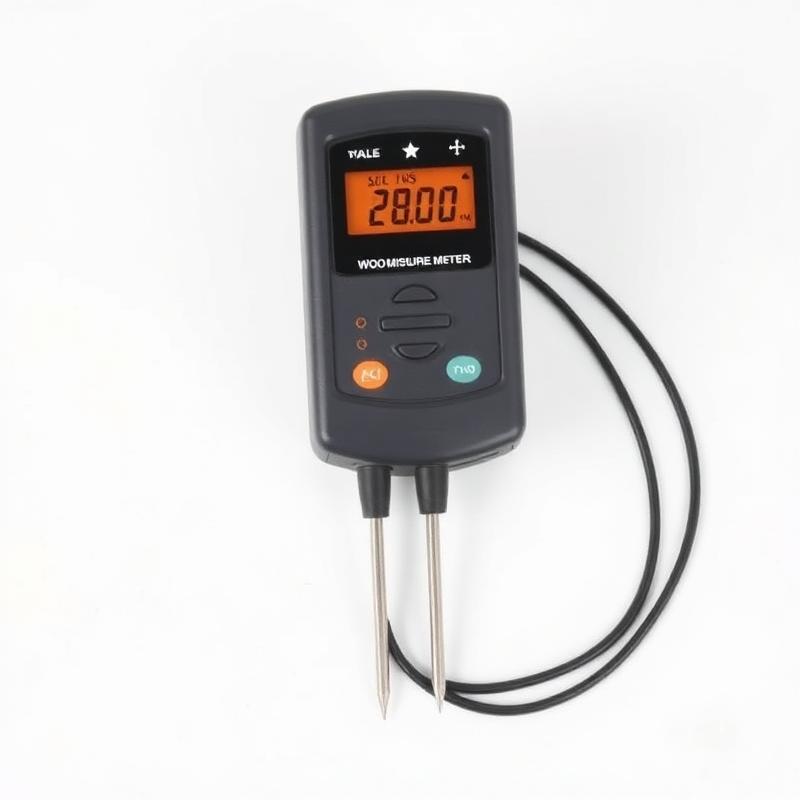

Vlhkoměr Bosch GMP 2-15 s hrotovými elektrodami
- Rozliší KVH 15 % od čerstvého reziva 25 % za dvě sekundy
- Hrotové elektrody měří v hloubce, ne jen povrchovou vlhkost po dešti
- Kalibrace pro smrk, dub a modřín — u tvrdého dřeva jinak měříte nesmysl
Partnerský odkaz
Nevíte, proč zrovna tento model? Proč doporučujeme tyto stroje — co nás vedlo k výběru a jakou máme s nimi praxi.
Časté dotazy
Jaká je ideální vlhkost dřeva pro tesařské spoje?
Používejte KVH hranoly sušené na 15 ± 3 %, aby se spoje po vyschnutí neotevřely a konstrukce se nezkroutila.
O kolik oslabí osedlání krokev?
U krokve 60/180 mm sníží osedlání hloubky 50 mm ohybovou únosnost v místě výřezu o téměř 50 % — zbývá jen (130/180)² ≈ 0,52 původní kapacity.
