Spojování trámů ocelovým kováním: úhelníky s prolisem, konvexní hřebíky a plné kotevní schéma
Do tesařského kování patří konvexní kroužkové hřebíky 4,0×40 mm, které plně vyplní otvor. Pro nosný spoj je nutné plné hřebíkování všech otvorů.
Co se v článku dozvíte
- Kdy stačí částečné hřebíkování a kdy musí být plné
- Proč konvexní kroužkový hřebík drží a hladký stavební ne
- Co dělá prolis u úhelníku a proč ho nesmíte ohnout
- Jaké spojovací prostředky do kování patří a jaké nikdy
Doporučené vybavení
- Tesařské kladivo s magnetem
- Pneumatický hřebíkovač na spojky
- Konvexní kroužkové hřebíky 4,0×40 mm
- Vruty do kování s válcovou dosedací hlavou
Do tesařských úhelníků používejte výhradně konvexní kroužkové hřebíky 4,0×40 mm, které díky prstencům na dříku odolávají vytažení. Pro dosažení katalogové únosnosti musíte obsadit všechny otvory předepsané výrobcem.
Výrobci jako Simpson Strong-Tie, Rothoblaas nebo BOVA uvádějí ke každému úhelníku dvě hodnoty: únosnost při plném hřebíkování (obsazené všechny otvory) a při částečném (definovaný počet otvorů v předepsaných pozicích). Rozdíl bývá dvojnásobný. Když obsadíte čtyři otvory „na oko“, nemáte konstrukční spoj, ale montážní pomůcku.
Do otvorů patří konvexní kroužkový hřebík — má na dříku prstence, které se v dřevěných vláknech zaklesnou a výrazně zvyšují odolnost proti vytažení. Hladký stavební hřebík se z čelního tlaku vysune a v tahu nedrží prakticky nic. Alternativou jsou speciální vruty do kování s válcovou dosedací hlavou, která plně vyplní otvor a přenese střih po celém průřezu.
Prolis, tedy vytlačená výztužná lišta v rohu úhelníku, je nosný prvek. Zabraňuje tomu, aby se roh při zatížení otevřel, a přenáší ohybový moment mezi ramenem svislým a vodorovným. Úhelník s prolisem se proto nesmí ohýbat, zkracovat ani nastavovat na požadovaný úhel — každý zásah do prolisu ruší deklarovanou únosnost.
Technické parametry & norma
- Materiál úhelníku
- ocel 2–3 mm, žárový zinek; do exteriéru nerez
- Plné hřebíkování
- obsazeny všechny otvory — plná katalogová únosnost
- Částečné hřebíkování
- jen otvory určené výrobcem, únosnost typicky 50 %
- Hřebík do kování
- konvexní kroužkový 4,0×40 nebo 4,0×50 mm
- Zakázané spojovací prostředky
- hladké stavební hřebíky, černé sádrokartonářské a běžné zinkované vruty
- Vrut do kování
- válcová dosedací hlava, průměr podle otvoru (typicky 5,0 mm)
Podklad: Montážní pokyny výrobců kování (Simpson Strong-Tie, Rothoblaas, BOVA) a ČSN EN 1995-1-1
Technický výkres
Kotevní schéma úhelníku s prolisem
Jak obsadit úhelník, aby platila katalogová únosnost
Přímý verdikt
Pro nosný spoj vždy plné hřebíkování: každý otvor jeden konvexní kroužkový hřebík. Částečné schéma použijte jen tam, kde ho výrobce výslovně uvádí, a jen v jím určených pozicích.
- 1Úhelník nasaďte nasucho a zkontrolujte, že obě ramena dosedají po celé ploše
- 2Fixujte dvěma protilehlými hřebíky, pak dotáhněte zbytek schématu
- 3Postupujte od rohu k okrajům, aby se plech nevytahoval z dosedu
- 4Hřebíky dorážejte plně na plech — vyčnívající hlava snižuje střižnou plochu
Technický výkres
Správně vs. špatně: běžný vrut proti konstrukčnímu s ETA
ETA = evropské technické posouzení výrobce
Přímý verdikt z praxe
Konvexní kroužkové hřebíky 4,0×40 mm do kování
- Prstence na dříku znásobí odolnost proti vytažení proti hladkému hřebíku
- Průměr 4,0 mm plně vyplní otvor úhelníku a přenese střih celým průřezem
- Žárový zinek vydrží i pod nezastřešenou pergolou
Partnerský odkaz
Jak zrychlit hřebíkování bez ztráty únosnosti
Přímý verdikt
U vazby s desítkami úhelníků použijte pneumatický hřebíkovač na spojky s hřebíky do kování. Ručně kladivem dorážejte jen rohy, kam se nástroj nedostane.
- Hřebíkovač nastavte tak, aby hlava dosedla na plech, ale plech nepromáčkla
- Do kování používejte výhradně zásobníkové hřebíky určené pro spojky, ne stavební hladké
- Tam, kde nástroj nedosáhne, doražte tesařským kladivem
Přímý verdikt z praxe

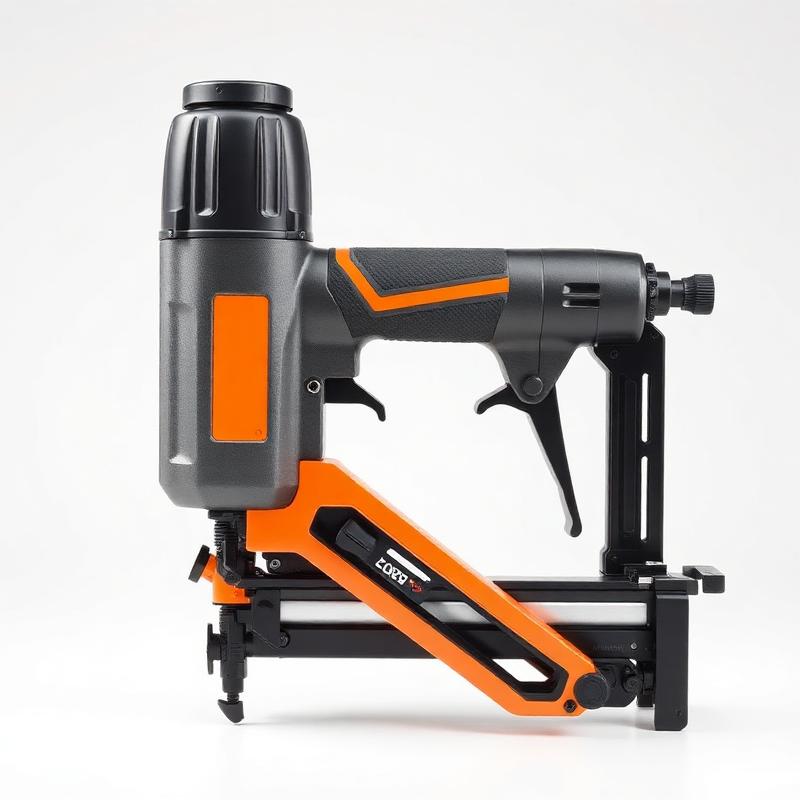

Pneumatický hřebíkovač na tesařské spojky
- Obsadí celý úhelník za pár sekund — plné schéma přestane být otázkou trpělivosti
- Regulace nárazu udrží hlavu hřebíku přesně na plechu bez promáčknutí
- Nosová část projde i mezi krokvemi s malou roztečí
Partnerský odkaz
Nevíte, proč zrovna tento model? Proč doporučujeme tyto stroje — co nás vedlo k výběru a jakou máme s nimi praxi.
Časté dotazy
Jaké hřebíky patří do tesařských úhelníků?
Používejte konvexní kroužkové hřebíky 4,0×40 mm nebo 4,0×50 mm, které se díky prstencům ve dřevě zaklesnou.
Můžu do úhelníku použít běžné vruty?
Ne, běžné zinkované vruty nemají deklarovanou střižnou únosnost a pod zatížením se v otvoru kování ustřihnou.
