Nosný trám pergoly na zateplené fasádě: jak přenést ohyb bez promáčknutí izolace

Vodorovný trám u domu není jen zavěšené břemeno — střecha a sníh ho páčí dolů a od fasády. Zátěž musí nést distanční kotevní systém sahající skrz izolaci až do nosného zdiva, nikdy stlačený polystyren pod podložkou.

Michal Pohanka, tesař a autor technických návodůAktualizováno 26. září 202611 min čteníGarance odbornosti

Co se v článku dozvíte

  • Proč u trámu na fasádě rozhoduje ohybový moment, ne jen hmotnost
  • Co se stane, když se kotva dotáhne přímo přes polystyren
  • Jak funguje distanční kotvení skrz izolaci do nosného zdiva
  • Kdy trám na fasádu nepatří a je potřeba sloupek

Doporučené vybavení

  • Kombinované SDS kladivo s dlouhým vrtákem pro prostup izolací
  • Křížový laser pro vynesení vodorovné roviny trámu
  • Distanční kotevní systém pro ETICS s nosnou tyčí
  • Injektážní malta schválená pro daný podklad
  • Trvale pružný tmel na utěsnění prostupu
  • Momentový klíč nebo rázový utahovák s regulací

Pergola opřená o dům vypadá jako jednoduchá věc: trám na fasádu, vpředu dva sloupky a hotovo. Fyzika je ale jiná. Trám nese polovinu hmotnosti střechy a v zimě k tomu sníh. Protože zatížení působí ve vzdálenosti od stěny, vzniká ohybový moment, který horní kotvy táhne ze stěny a spodní tlačí do fasády.

Mezi trámem a nosným zdivem je u zatepleného domu 10–20 cm izolace. Polystyren ani minerální vata nejsou konstrukční materiál. Když se kotva dotáhne přímo přes izolaci, podložka se do ní zaboří, trám se nakloní a v omítce se objeví praskliny kolem každého kotvicího bodu.

Jak vyřešit kotvicí uzel

Přímý verdikt

Zátěž musí přejít z trámu do nosného zdiva přes tuhý distanční prvek, který izolaci přemostí. Izolace se nesmí stlačit ani o milimetr — jinak se uzel postupně povoluje.

  1. 1Zjistěte skutečnou skladbu: tloušťku izolace a materiál nosné stěny za ní (beton, plná cihla, dutá cihla, pórobeton)
  2. 2Vodorovnou rovinu trámu vyneste laserem po celé délce, ne přenášením metru
  3. 3Použijte systémové distanční kotvení pro ETICS: kotva sahá do nosného zdiva a mezi trámem a stěnou je tuhý distanční prvek
  4. 4Kotevní hloubku a malty zvolte podle technického listu pro konkrétní podklad, nikoli podle jednoho univerzálního čísla
  5. 5Kotvy rozvrhněte do dvou řad nad sebou — horní přenese tah, spodní tlak
  6. 6Prostup fasádou utěsněte trvale pružným tmelem, aby do izolace netekla voda
  7. 7Dotahujte kontrolovaným momentem, ne rázovým utahovákem na plný výkon

Přímý verdikt z praxe

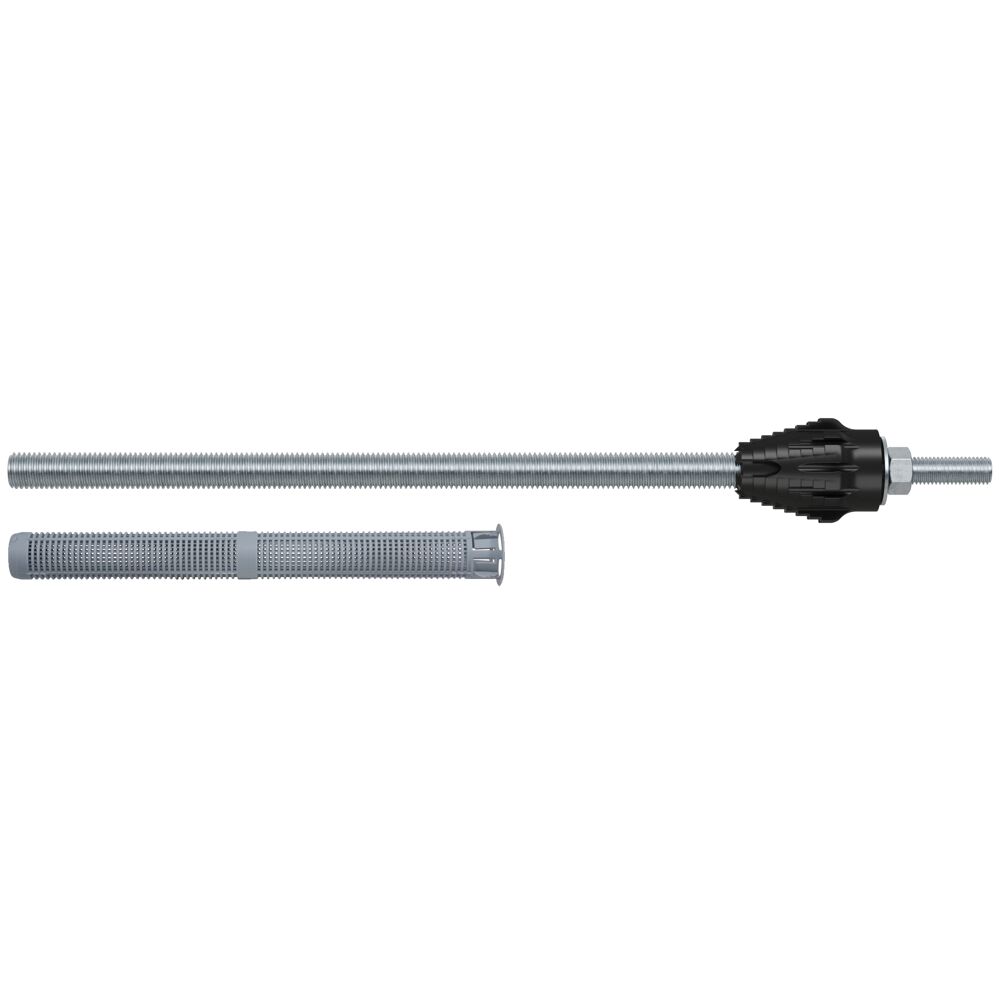

Distanční kotevní systém pro ETICS (fischer TherMax 12 a 16)
Doporučené řešení

Distanční kotevní systém pro ETICS (fischer TherMax 12 a 16)

  • Nosná tyč sahá do zdiva za izolací, plastový prvek přeruší tepelný most
  • Seřiditelnost umožní dorovnat rovinu trámu i na nerovné fasádě
  • Řada 12 a 16 se osazuje injektážní maltou schválenou pro daný podklad
Zkontrolovat cenu na e-shopu

Partnerský odkaz

Kdy trám na fasádu nepatří

  • Za izolací je dutá cihla nebo pórobeton a pergola má plnou střechu se sněhem — sem patří sloupky
  • Nosnou stěnu tvoří jen příčka nebo atika bez návaznosti na strop
  • Rozpon trámu přesahuje 4 m a nese plný krov
  • Fasáda je součástí zateplovacího systému v záruce, kterou by prostup porušil

Přímý verdikt

Dvojice sloupků u domu je vždy bezpečnější řešení než odvážné kotvení do slabé stěny. Nosná konstrukce se nemá řešit tím, co je vidět, ale tím, co drží.

Přímý verdikt z praxe

Křížový laser Bosch GCL 2-50 + přijímač LR 6
Doporučené řešení

Křížový laser Bosch GCL 2-50 + přijímač LR 6

  • Vynese vodorovnou rovinu trámu po celé délce fasády
  • Přijímač funguje i na plném slunci na delší vzdálenosti
  • Zabrání sbíhavému spádu střechy pergoly
Zkontrolovat cenu na e-shopu

Partnerský odkaz

Nevíte, proč zrovna tento model? Proč doporučujeme tyto stroje — co nás vedlo k výběru a jakou máme s nimi praxi.

Časté dotazy

Dá se pergola zavěsit na fasádu bez sloupků u domu?

Ano, ale jen když je za izolací dostatečně nosná stěna a použije se distanční kotevní systém pro zateplené fasády. Zátěž nikdy nesmí nést stlačený polystyren.

Co se stane, když kotvu dotáhnu přímo přes polystyren?

Podložka se zaboří do izolace, trám se nakloní a v omítce vzniknou praskliny. V místě kovové kotvy navíc vzniká tepelný most, kde na fasádě vystupuje vlhkost a plíseň.

Kolik kotev má mít nosný trám?

Vždy ve dvou řadách nad sebou, aby horní řada zachytila tah a spodní tlak. Konkrétní počet a rozteč vychází z rozponu a zatížení; u plné střechy to patří statikovi.

Jaká je kotevní hloubka do zdiva za izolací?

Nelze ji stanovit jedním číslem pro beton i všechny druhy zdiva. Platí vždy hodnota z technického listu použitého systému pro konkrétní podklad.
