Trámové botky a třmeny: zavěšení trámu do kříže bez dlabání

Trám zavěšený do jiného trámu nebo do vazníku se dnes neřeší dlabem, ale ocelovou botkou. Nosnost ale nedává plech, nýbrž plné osazení všech otvorů konvexními hřebíky. Vruty do dřeva a poloviční počet hřebíků nosnost botky zásadně snižují.

Michal Pohanka, tesař a autor technických návodůAktualizováno 26. září 202610 min čteníGarance odbornosti

Co se v článku dozvíte

  • Kdy použít botku s vnějšími a kdy s vnitřními křídly
  • Proč musí být osazené všechny otvory kování
  • Který spojovací materiál do kování patří a který v žádném případě
  • Jak botku osadit, aby trám dosedl a spoj nevrzal

Doporučené vybavení

  • Aku vrtací šroubovák s regulací momentu
  • Hřebíkovač na kotevní hřebíky nebo tesařské kladivo
  • Trámové botky podle šířky a výšky trámu
  • Konvexní kroužkové hřebíky 4,0×40 mm
  • Tesařský úhelník a šňůra pro vynesení výšky
  • Ruční okružní pila na přesné zkrácení trámu

Zavěšení trámu do trámu patřilo tradičně k nejnáročnějším tesařským spojům. Dlab oslabuje nosný prvek a vyžaduje přesnost. Trámová botka, tedy ocelový U profil s křídly, tenhle spoj nahrazuje: trám do ní jen zapadne a zátěž se přes plech přenese do nosného trámu.

Rozhodující ale není samotný plech. Nosnost botky je v technických podkladech vždy uvedená pro plné osazení předepsaným spojovacím materiálem. Každý neosazený otvor nosnost snižuje a nikdo z něj nemá tabulku.

Botka s vnějšími, nebo vnitřními křídly

  • Vnější křídla: montují se na čelo nosného trámu, snesou vyšší zatížení a jsou vidět. Volba pro nosné stropní trámy.
  • Vnitřní křídla: křídla směřují do U profilu, jsou skryté a použijí se tam, kde vedle botky nesmí nic přečnívat.
  • Šířka botky musí odpovídat šířce trámu. Vůle větší než 2 mm znamená, že spoj bude vrzat a pracovat.
  • Výška botky se volí tak, aby křídla i U profil byly plně přibité do plného dřeva, ne do hrany.

Přímý verdikt

Do otvorů tesařského kování patří konvexní kroužkové hřebíky 4,0×40 mm nebo kotevní vruty určené pro kování. Běžný vrut do dřeva má tvrdý a lomivý dřík a ve smyku selže dřív než kování.

  1. 1Vyneste výšku spodní hrany trámu šňůrou po celé délce, aby všechny botky sedly do jedné roviny
  2. 2Trám zkraťte na přesnou délku — mezi čelem trámu a plechem botky nesmí být mezera větší než pár milimetrů
  3. 3Botku přiložte, zafixujte dvěma hřebíky a zkontrolujte svislost
  4. 4Osaďte VŠECHNY předepsané otvory kování, nejprve na nosném trámu, poté na zavěšeném
  5. 5Zkontrolujte, že trám dosedl na dno U profilu a nevisí jen na hřebících v křídlech

Přímý verdikt z praxe

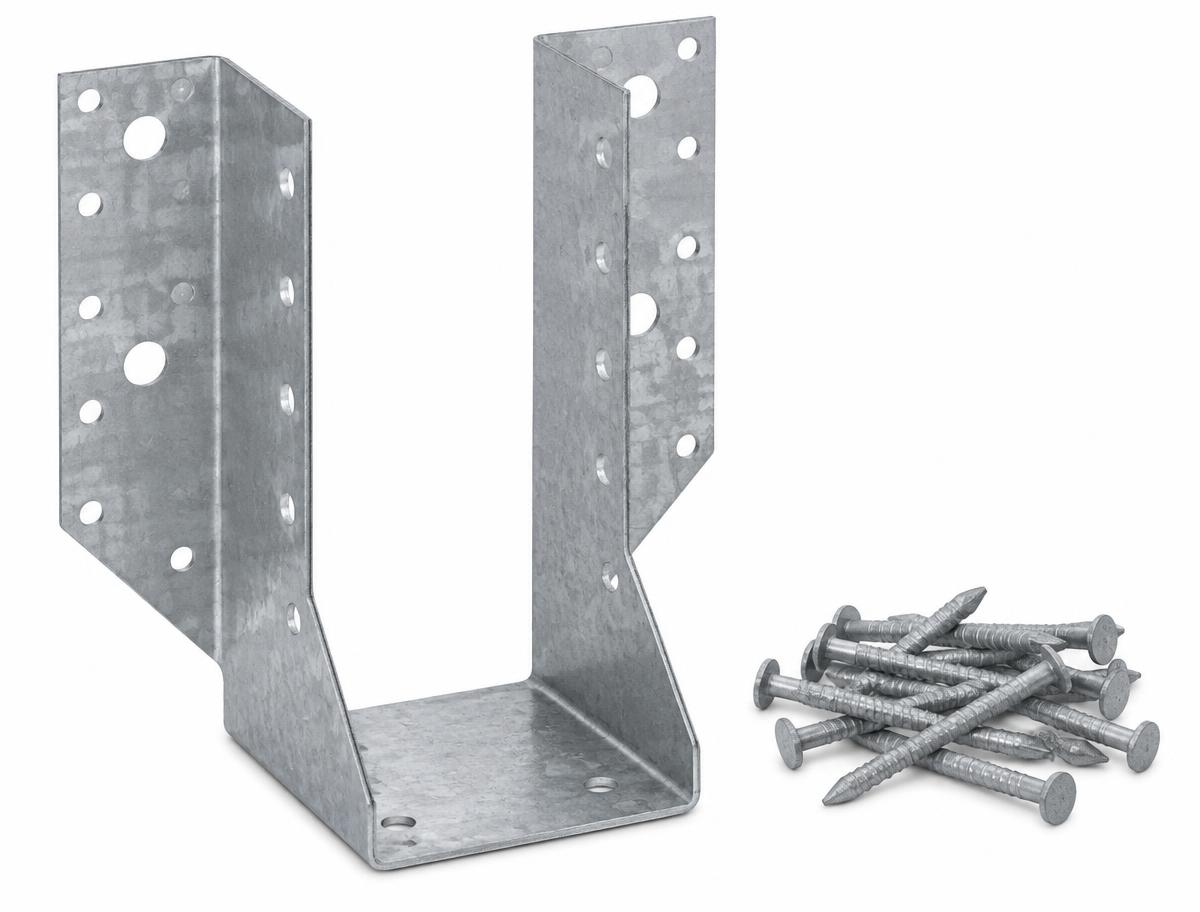

Trámová botka s vnějšími křídly + konvexní hřebíky
